PCB废水处理方法

今天，尚清环保介绍了PCB废水处理的深度处理方法。印刷电路板（PCB）是电子工业的重要组成部分。在生产过程中，应使用多种化学材料，导致废水成分复杂，处理困难。如果随机排放或处理不当，将造成严重的环境污染。在印刷电路板的高浓度有机废水处理方面，研究人员采用了电解氧化法。活性炭吸附法。絮凝法。Fenton氧化法等。但从长远来看，投资成本低。处理效率高。PCB废水的深度处理具有更广阔的前景。采用占地面积小、水质好的BAF工艺处理工厂产生的PCB废水，不会发生污泥膨胀，以便在处理成本较低的情况下标准的要求。

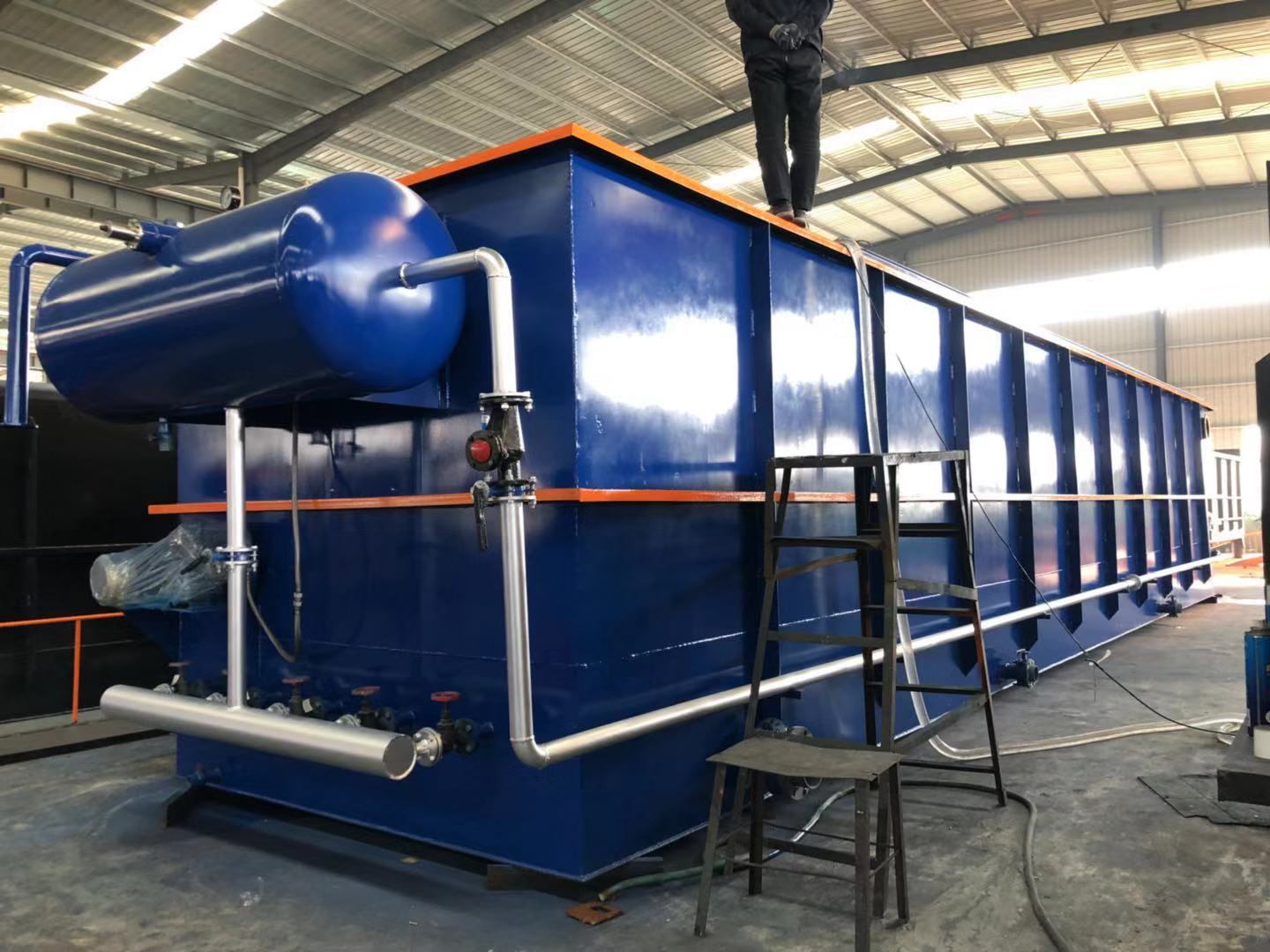

PCB废水深度处理方法。

1.废水源。

一家电子公司主要生产印刷电路板（PCB），其废水包括：高浓度有机废水，包括高浓度酸洗废水、高浓度碱洗废水、显影和剥膜废水、化学铜废水、膨松剂废水；铜氨废水，包括碱性蚀刻废水（CU和氨在碱性条件下形成复合物）和微蚀废水。

公司原PCB废水处理方法：废水首先通过混凝沉淀去除大部分有机物。氨氮。铜，然后用碳过滤柱处理。但废水中的主要污染物COD仍不能稳定达到标准，因此作者希望采用BAF深度处理冷凝沉淀水，使废水COD满足排放标准的要求，节省原碳过滤工艺，降低处理成本。

2.废水水质及排放标准。

实验进水伴有一些混凝沉淀污泥，进水量为4~12L/h，平均每周增加4L/h。由于企业位于太湖，为了保护太湖水质，排放标准相对严格。
